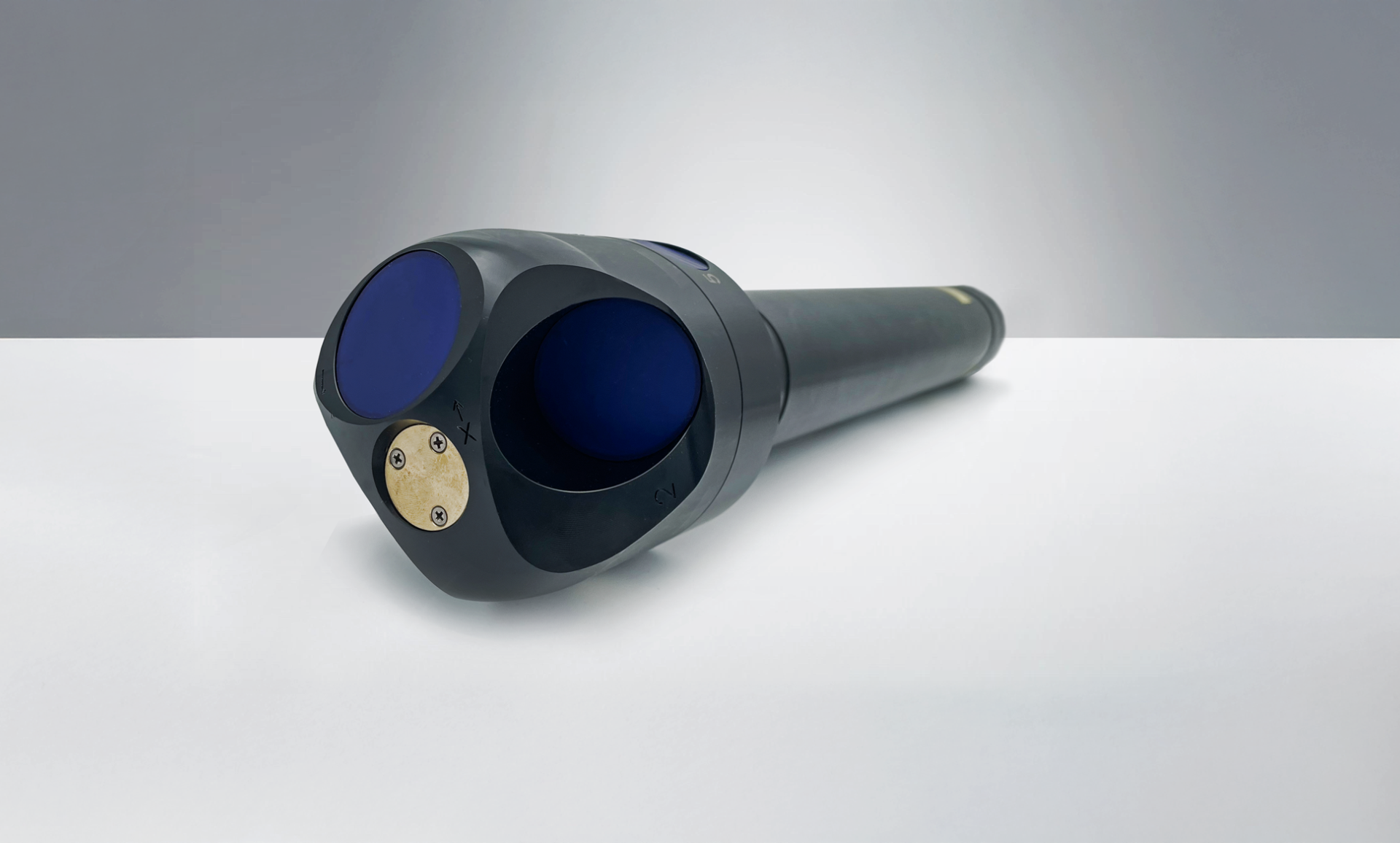

Aquadopp Profiler 600 kHz Z-Cell áramlásprofil-mérő

Leírás

A Nortek Aquadopp Profiler 600 kHz Z-Cell (Generation 2) kivitele akkor nyújt megoldást, ha a teljes vízoszlop profilja mellett a tengerfenék vagy a vízfelszín közvetlen közelében is pontos, háromdimenziós áramlási adatokra van szükség. A műszer fejébe integrált, oldalra néző nyalábok gyakorlatilag megszüntetik az akusztikus Doppler-profilmérőknél szokásos vakzónát, így a mérés már a műszer szintjén elkezdődhet.

A kompakt kialakítás egyszerű telepítést tesz lehetővé kisebb csapatok számára is. A műszer különösen alkalmas határfelületek – például a tengerfenék vagy a vízfelszín – közelében végzett telepítésekre, valamint átlagáramlások és árapály-áramlások vizsgálatára.

A telepítést a Nortek szoftvere segíti, amellyel testre szabhatók a mérési sémák és felmérhető az energiaigény. A Generation 2 elektronika korszerűbb teljesítményt és egyszerűbb karbantartást biztosít.

Műszaki adatok

Névleges profilozási tartomány	40 m (a szóródási viszonyoktól függően)
Cellaméret	0,5–8 m
Maximális cellaszám	200
Minimális vakzóna	0 m (Z-cell bekapcsolásával)
Sebességtartomány (nyaláb mentén)	felhasználó által választható 1,0–5,0 m/s
Pontosság	a mért érték ±1%-a ±0,5 cm/s
Vízszintes sebesség precizitása	tipikusan 1 cm/s
Maximális mintavételezési frekvencia (kimenet)	1 Hz
Hullámmérés	PUV (opcionális)
Visszhang intenzitás felbontása	0,5 dB
Visszhang intenzitás dinamikatartománya	90 dB
Transzducer akusztikus frekvenciája	600 kHz
Nyalábok száma	3
Nyalábszög	1,55° (összesen 3,1°)
Hőmérséklet-tartomány	-4 és +40 °C között
Hőmérséklet pontossága/felbontása	0,1 °C / 0,01 °C
Iránytű	szilárdtest magnetométer, pontosság <2° (<30° dőlésnél) / felbontás 0,01°
Dőlés	szilárdtest gyorsulásmérő, pontosság 0,2° (<30° dőlésnél) / felbontás 0,01°
Nyomásérzékelő tartománya	30 m / 100 m / 500 m
Nyomásérzékelő pontossága	0,5% FS
Adattároló kapacitása	16 GB
Tápfeszültség	9–24 V DC
Merülési mélység	500 m
Maximális átmérő	75 mm
Maximális hossz	686 mm
Tömeg levegőn (akkuk nélkül)	3580 g
