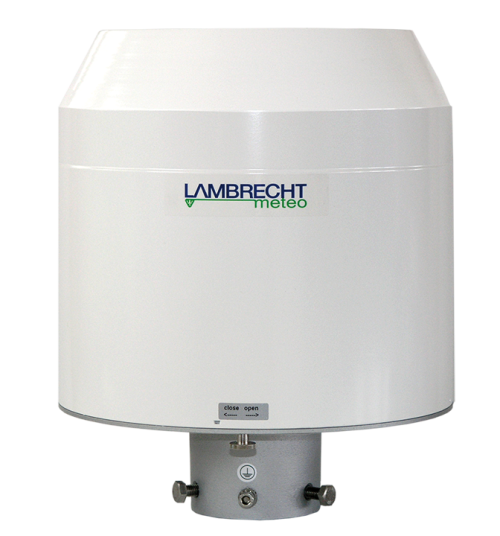

rain[e]314 mérlegelő csapadékérzékelő

Leírás

A rain[e]314 a rain[e] sorozat érzékeny mérlegelési elvén alapul, és megfelel a WMO 8. számú irányelvének minden követelményének. A megnövelt, 314 cm²-es gyűjtőfelület a folyékony csapadék mennyiségét és intenzitását 0…720 mm/h tartományban méri, valós időben, pontosan és megbízhatóan.

A kompakt, robusztus házban a legkorszerűbb mérlegelési technológia dolgozik, amely már az első cseppet is érzékeli. A teljesen automatikus, folyamatos önürítés megakadályozza a túlfolyást és a mérési hibákat, így a műszer szélsőséges körülmények között is karbantartásmentesen üzemeltethető. Széles csatlakozási kínálata (SDI-12, RS-485) megkönnyíti a rendszerintegrációt, referenciasúllyal pedig egyszerűen kalibrálható. Fűtött kivitelben szilárd és vegyes csapadék mérésére is alkalmas.

Műszaki adatok

Azonosító szám	00.15184.003000 (fűtés nélkül), 00.15184.403000 (fűtéssel)
Mérési tartomány	korlátlan (0,0032…∞ mm)
Pontosság	0,1 mm vagy 1 % < 3,82 mm/min esetén és 2 % ≥ 3,82 mm/min esetén
Felbontás	0,001 mm (impulzuskimenet: 0,01 mm)
Intenzitási tartomány	0…12 mm/min, illetve 0…720 mm/h
Intenzitás felbontása	0,001 mm/min, illetve 0,001 mm/h
Kimenetek	SDI-12; RS-485 (SDI-12, ASCII, TALKER protokoll); 2 impulzuskimenet linearizált, prellmentes jelhez; állapotkimenet (konfigurálható, pl. eső igen/nem vagy fűtés be/ki); analóg kimenet 0/4…20 mA (0…2,5/5 V)
Gyűjtőfelület	314 cm²
Környezeti feltételek	0…+70 °C (fűtés nélkül); -40…+70 °C (fűtéssel, jegesedés és hófúvás nélkül)
Tápfeszültség	fűtés nélkül 9,8…32 VDC; fűtéssel 24 VDC / 2 fűtőkör: 210 W (tölcsér) és 60 W (kivezetés / billenővödör)
Teljesítményfelvétel	max. 45 mA 24 V tápfeszültségnél analóg kimenettel; jellemzően 7,5 mA 24 V-nál (analóg kimenet kikapcsolva); jellemzően 12,5 mA 12 V-nál
Fűtés célhőmérséklete	+2 °C tölcsérfelület
Mérési elv	mérlegelés automatikus önürítéssel
Kialakítás	szerelőoszlop Ø 60 mm
Méretek	311 mm x 256 mm (magasság x átmérő)
Védettség	IP67
Tömeg	kb. 4 kg
Anyag	ház eloxált, fehérre festett alumínium; tölcsér eloxált alumínium; alap öntött, festett alumínium; gyűjtőedény feketére eloxált alumínium
Szabványok	WMO-No. 8; VDI 3786 Bl. 7; EN 61000-2, -4; EN 61000-4-2, -3, -4, -5, -6, -11; NAMUR NE-21
