SG-400 Cloudburst mérleges csapadékmérő

Leírás

Az Apogee Cloudburst mérleges csapadékmérő az esőből, hóból, havas esőből és jégesőből származó teljes csapadékmennyiséget gyűjti és méri, és egy szűrőalgoritmus segítségével korrigálja a hőmérséklet, a párolgás és a szél okozta rezgés hatását. Az SG-400 sorozat minden időjárási körülmény között működő, mozgó alkatrészeket nem tartalmazó mérleges csapadékmérő.

A mérleges csapadékmérők működési elve az összegyűlt víz tömegének mérése egy érzékeny mérlegplatformon. Nagy előnyük, hogy a fűtött bemenet jelentős energiaigénye nélkül képesek mérni a teljes – folyékony vagy fagyott – csapadékot. Az SG-400 nagy pontosságú terhelésmérő cellát használ a rá szerelt gyűjtőedényben összegyűlt víz tömegének mérésére; egy analóg-digitális áramkör alakítja a cella jelét SDI-12 kimenetté.

Ez a változat a National Weather Service (NWS) ajánlásának megfelelő, 8 hüvelykes (324 cm²) bemenettel, fűtés nélkül készül. A készülék részben összeszerelve érkezik a könnyű szállítás és telepítés érdekében; könnyű, tartós műanyag burkolat és porszórt alumínium bemenet védi. Faoszlopra vagy fémcsőre szerelhető; a pontos méréshez vízszintbe kell állítani. Jellemzően meteorológiai hálózatok csapadékmérésére és vízháztartási vizsgálatokra használják.

Műszaki adatok

Csapadék típusa	folyékony, szilárd, vegyes
Bemeneti átmérő/terület	8 hüvelykes bemeneti átmérő / 324 cm² bemeneti terület (National Weather Service)
Csapadékkapacitás	900 mm / 35 in (NWS bemenet)
Fűtés	nincs fűtés
Gyűjtőedény kapacitása	30 l / 8 gal
Intenzitási tartomány	0 és 3000 mm/óra között (0 és 50 mm/perc között)
Intenzitási küszöbérték (1 perces adat)	6 mm/óra (0,1 mm/perc)
Kalibrációs pontosság (kumulált mennyiség)	0,1 mm < 5 mm esetén, 1 % > 5 mm esetén
Kalibrációs pontosság (intenzitás)	5 % > 2 mm/óra esetén
Mérési felbontás	0,01 mm
Kimeneti intervallum	1 perc (szűretlen adat); 1–30 perc (szűrt adat)
Kommunikációs interfész	SDI-12 v1.4
Hőmérséklet-érzékenység	± 0,01 mm/°C
Hosszú távú eltérés (nem-stabilitás)	kevesebb mint 0,5 %/év
Nemlinearitás	kevesebb mint 0,1 mm
Jelátalakító	rozsdamentes acél nyúlásmérő hidas terhelésmérő cella
Feszültségbemenet	5,5–26 V DC
Áramfelvétel	20 mA
Teljesítményigény	240 mW 12 V DC feszültségen
Működési környezet	-40 és 60 °C; 0–100 % relatív páratartalom
IP védettség	IP67 (terhelésmérő cella és elektronika)
Méretek	38 cm átmérő, 80 cm magasság
Tömeg	12 kg (üres edénnyel)
Kábel	5 m háromvezetékes kábel, M8 csatlakozó (IP67)

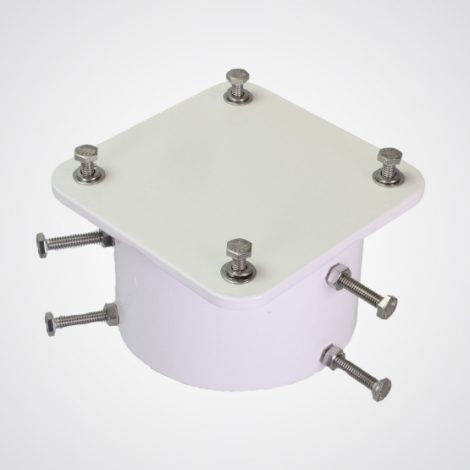

Rögzítés	furatok 15,24 cm-es faoszlophoz; adapter 10,16 cm-es csőhöz
Garancia	4 év anyag- és gyártási hibákra
