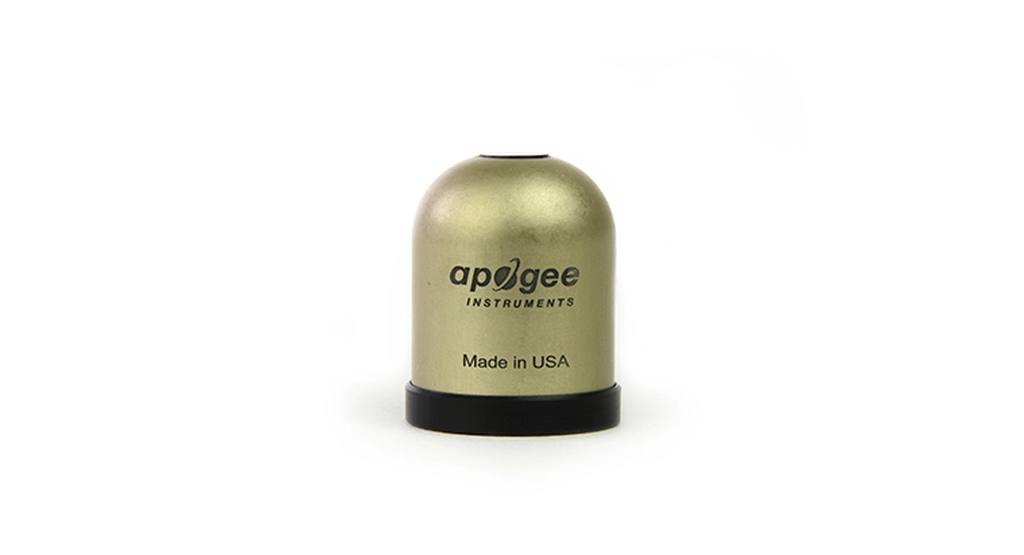

SL-510-SS: felfelé néző pirgeométer (hosszúhullámú sugárzás)
Az SL-510-SS felfelé néző, hőoszlopos (termopile) pirgeométer a beérkező hosszúhullámú (infravörös) sugárzás pontos és stabil mérésére. Az érzékelő szűrőt, feketetest-hőoszlopot és termisztort egyesít robusztus, öntisztító, kupolás érzékelőházban.
A kiváló minőségű, előre ónozott pigtail vezetékben végződő kábel egyszerű csatlakozást tesz lehetővé adatgyűjtőkhöz és vezérlőkhöz. Tipikus felhasználás: mezőgazdasági, ökológiai és hidrológiai mérőhálózatok, valamint megújuló energetikai alkalmazások.
Ft 214.394 + áfa / -tól
- Várható szállítás: Érdeklődjön az elérhetőségről
- Szállítási feltételek: ajánlat alapján. A szállítási lehetőségekről és díjakról az egyedi ajánlat tartalmaz részleteket.
Leírás
Az Apogee SL-510-SS felfelé néző, hőoszlopos pirgeométer a légkörből és a környezetből érkező hosszúhullámú (5–30 µm) infravörös sugárzás mérésére készült. Az érzékelő egyetlen kompakt házban egyesíti a szűrőt, a feketetest-hőoszlop detektort és a detektor hőmérsékletét mérő termisztort, ami kiváló termikus csatolást és pontos mérést biztosít.
A szabadalmaztatott, kupola alakú érzékelőfej segíti a harmat és az eső lefolyását, így tisztán tartja az érzékelőt és minimalizálja a port okozta hibákat. A beépített 0,2 W-os fűtés távol tartja a vizet, a fagyot és a havat a sugárzási úttól. Az érzékelő anodizált alumínium házban, teljesen kiöntött elektronikával készül.
A kábel körülbelül 30 cm-re a fejtől IP68-as, tengeri minőségű rozsdamentes acél csatlakozóval van ellátva, ami egyszerűvé teszi az érzékelő leszerelését karbantartáshoz és újrakalibráláshoz. A kalibrálás a svájci (Davos) World Infrared Standard Group szabványára visszavezethető.
Műszaki adatok
| Érzékenység | 0,12 mV / (W m⁻²) (érzékelőnként változó, tipikus érték) |
|---|---|
| Kalibrációs tényező (az érzékenység reciproka) | 8,5 W m⁻² / mV (érzékelőnként változó, tipikus érték) |
| Kalibrációs bizonytalanság | ± 5 % |
| Mérési tartomány | -200…200 W m⁻² (nettó hosszúhullámú besugárzás) |
| Mérési ismételhetőség | kevesebb, mint 1 % |
| Hosszú távú drift | kevesebb, mint 2 % / év érzékenységváltozás |
| Nemlinearitás | kevesebb, mint 1 % |
| Detektor válaszideje | kevesebb, mint 0,5 s |
| Látómező | 180° |
| Spektrális tartomány | 5–30 µm |
| Hőmérsékleti válasz | kevesebb, mint 5 % (-15…45 °C) |
| Ablakfűtési offset | kevesebb, mint 10 W m⁻² |
| Nulla offset B | kevesebb, mint 5 W m⁻² |
| Dőlési hiba | kevesebb, mint 0,5 % |
| Bizonytalanság a napi összegben | ± 5 % |
| Hőmérséklet-érzékelő | 30 kΩ termisztor, ± 1 °C tűrés 25 °C-on |
| Termisztor kimenete | 0–2500 mV (tipikus) |
| Termisztor gerjesztő feszültsége | 2500 mV (tipikus) |
| Fűtés | 780 Ω, 15,4 mA áramfelvétel és 185 mW teljesítmény 12 V DC-nél |
| Méretek | 37,5 mm magasság, 23,5 mm átmérő |
| Tömeg | 90 g |
| Garancia | 4 év anyag- és gyártási hibákra |
Elérhető változatok
- 5 m kábellel
- 10 m kábellel
- 20 m kábellel
